Cara Mengolah data IP2win

Dalam intresprestasi data hasil pengukuran di lapangan digunakan bayak cara salah satunya dengan mengunakan program Ip2win (1D) agar data hasil pengukuran di lapangan dapat digunakan untuk memperkirakan keadaan bawah permukaan titik ukur.
langkah-langkah Pengolahan data dengan Ip2Win (1D)

1. Jalankan Program Ip2win
2. Setelah program terbuka pilih File >> New VES point seperti gambar dibawa ini.

3. Pada lembar New VES point; pada colom AB/2 isikan niali s [jarak antara titik pusat dan elektroda arus(C)], MN isikan nilai b*2 [jarak antara elektroda potensial satu(P1) dengan elektroda potensial dua(p2)] dan pada colom Ro_a masukkan nilai resistivitas semu.
4. klik tombol OK pada New VES point kemudian akan muncul kotak Save As kemudian klik Save. maka dilayar akan menampilkan gambar dibawa ini.

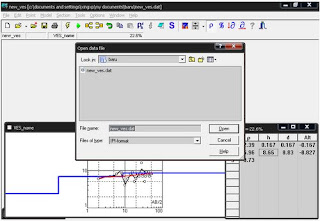

5. Kemudian pilih file >> Add file dan klik. maka akam muncul pada layar gambar dibawa ini.

5. klik open pada kotak open data file >> akan muncul kotak baru dan klik Save >> akan keluar pernyataan dan pilih yes.
6.kenudian dilayar akan muncul kotak seperti dibawah ini pada kotak tersenut klik tombol Ok.

7. jika semua proses sudah dilakukan maka pada layar akan ditampilkan profil resistivitas seperti gambar dibawah ini.

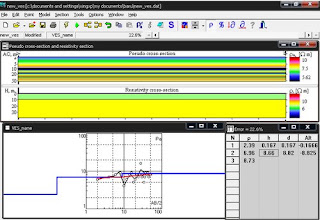

8.drag bagian yang ada gambar ke area yang masi kosong maka akan didapatkan profil utuh seperti gambar dibawa ini.

9. langkah selanjutnya ada bisa melakukan analisis dan pengolahan lebih lanjut....

Selamat mencoba *_*...
